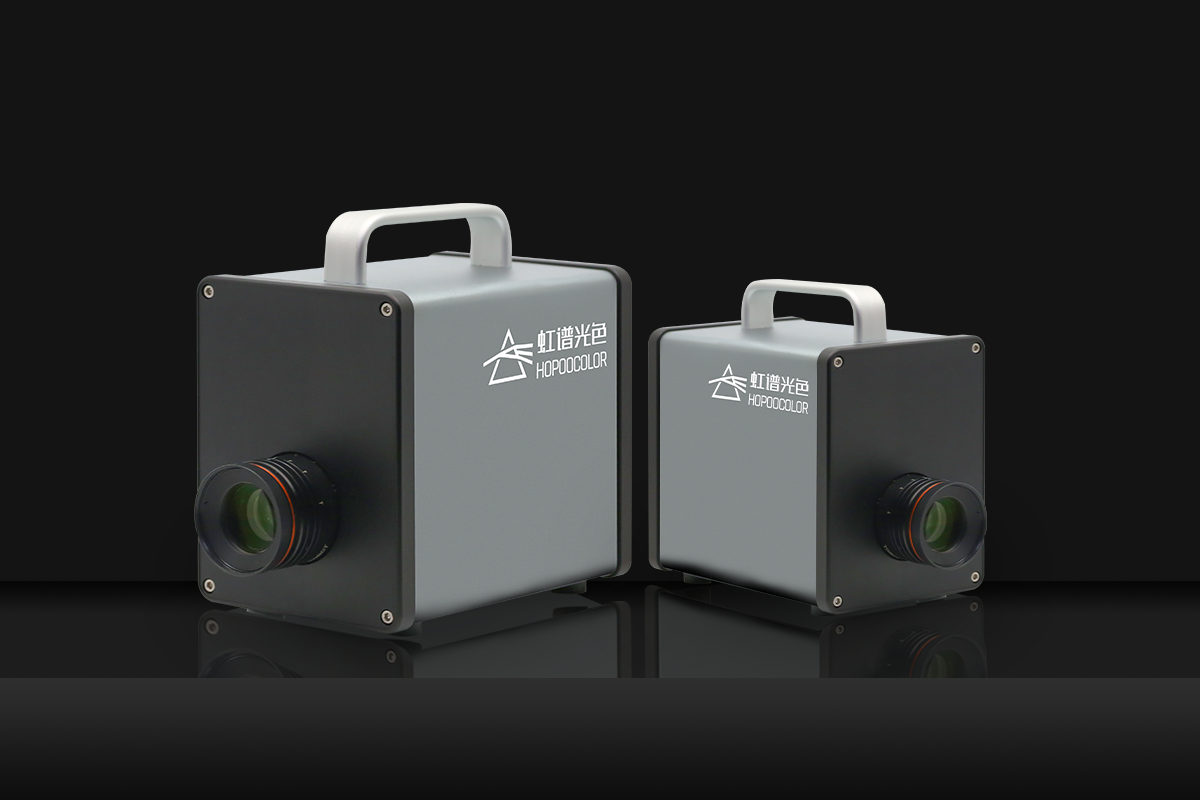

CXS2500成像色度计
CXS系列成像色度计，可满足汽车、显示、照明、电子等行业的各种发光器件的测试需求，配套软件人性化设计。内置符合CIE人眼视觉函数的高精度匹配的XYZ滤光片，包含230万到2500万像素，可根据用户的使用场景及需求选择不同的型号及配套16mm到50mm焦距的镜头，以实现不同行业产品的实验室或在线自动化测试，如汽车发光按键符号、发光键盘、屏幕背光等。
设备特点：

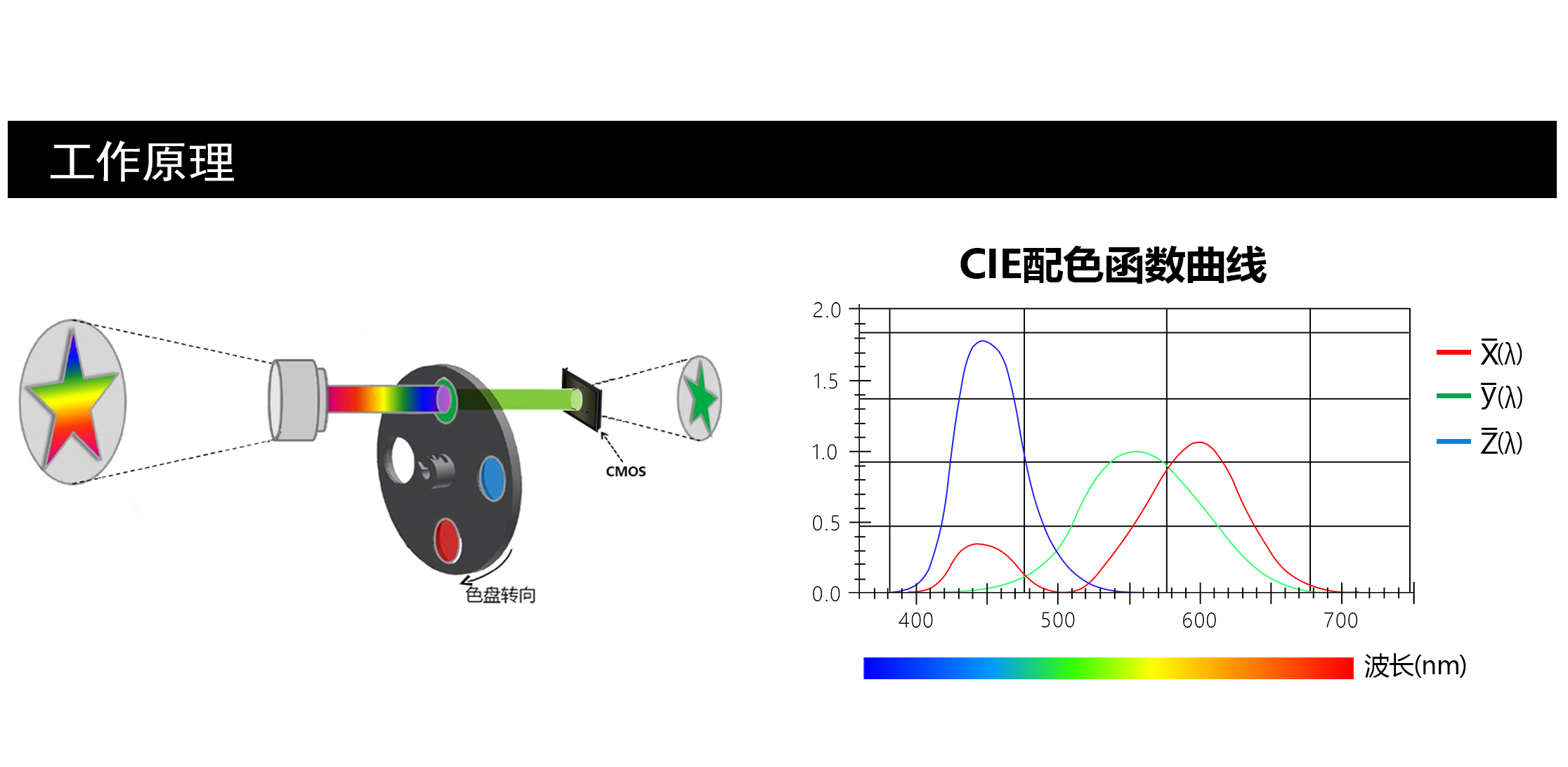

●严格匹配CIE XYZ的滤⾊⽚，精确获取真实准确的亮度、⾊度数据；
●多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不事镜头，为客户提供符合需求的、性价比最高的解决方案；

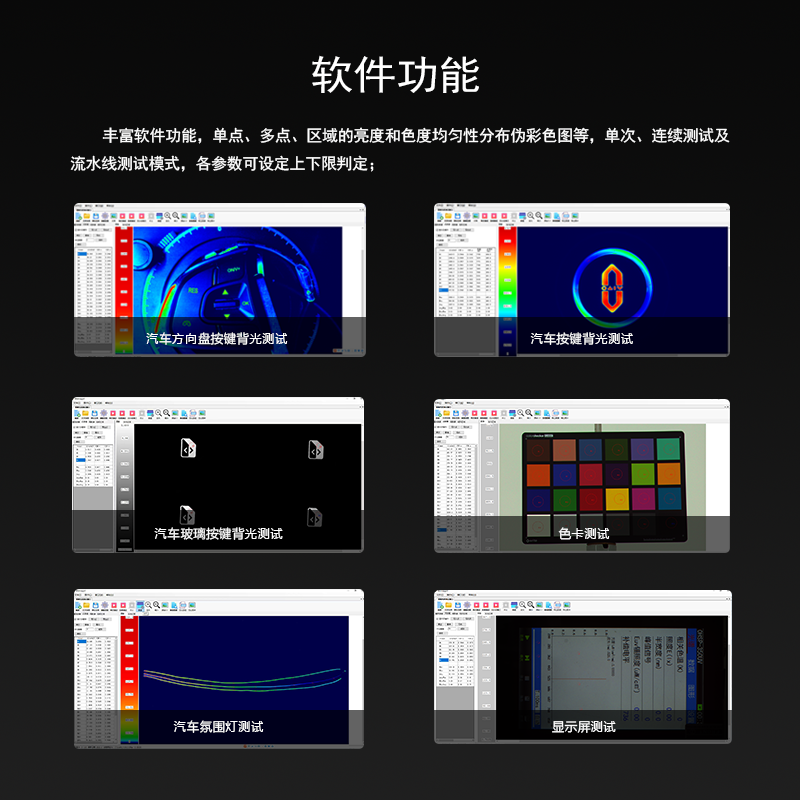

●丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定；
● 配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格（PASS/NG）指示，提供第三方开发的SDK软件包。
技术指标：
参数 / 型号 | CXS-2500 | ||
总像素点 | 2500万 | ||
分辨率 | 5120*5120 | ||
像元尺寸 | 2.5*2.5um | ||
靶面尺寸 | 1.1"(12.8*12.8mm) | ||
曝光时间 | 12us-10s | ||
测试速度 | <3s（曝光时间小于500ms情况下） | ||
测试功能 | 亮度L,色坐标x，y，色温，主波长，亮度色度均匀性 | ||
亮度范围 | 0.001--1000kcd/m2(可根据需求定制量程，加ND镜) | ||
亮度精度 | ±3%（标准A光源条件下） | ||
色度精度 | dx，dy：±0.003（标准A光源条件下） | ||
配套镜头 | 标配16mm镜头，25mm，50mm可选 | ||
通讯接口 | USB3.0 B型 | ||

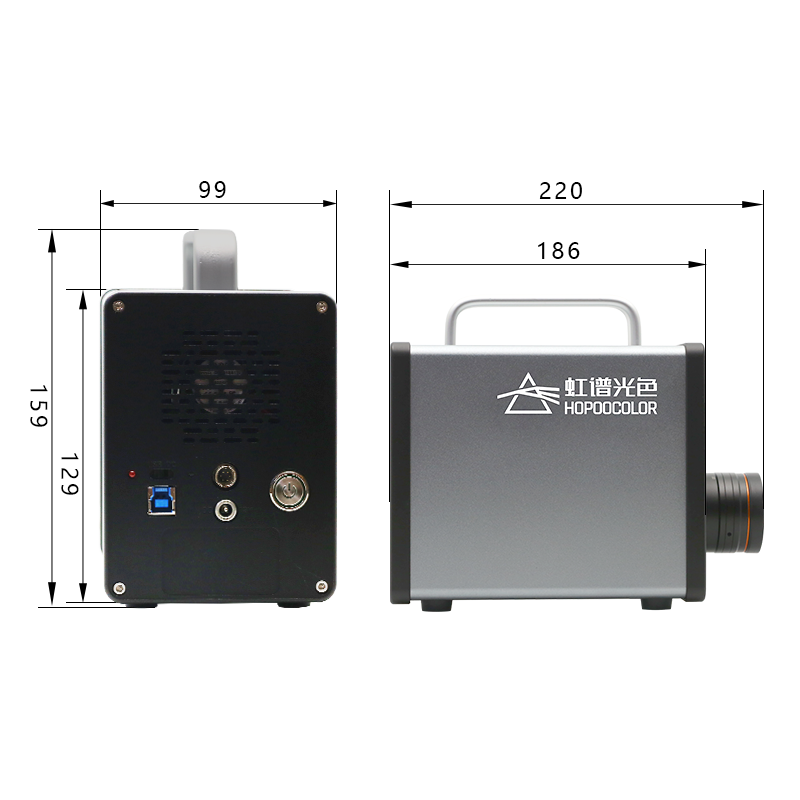

外型尺寸 | 186*100*130mm(不含镜头) | ||

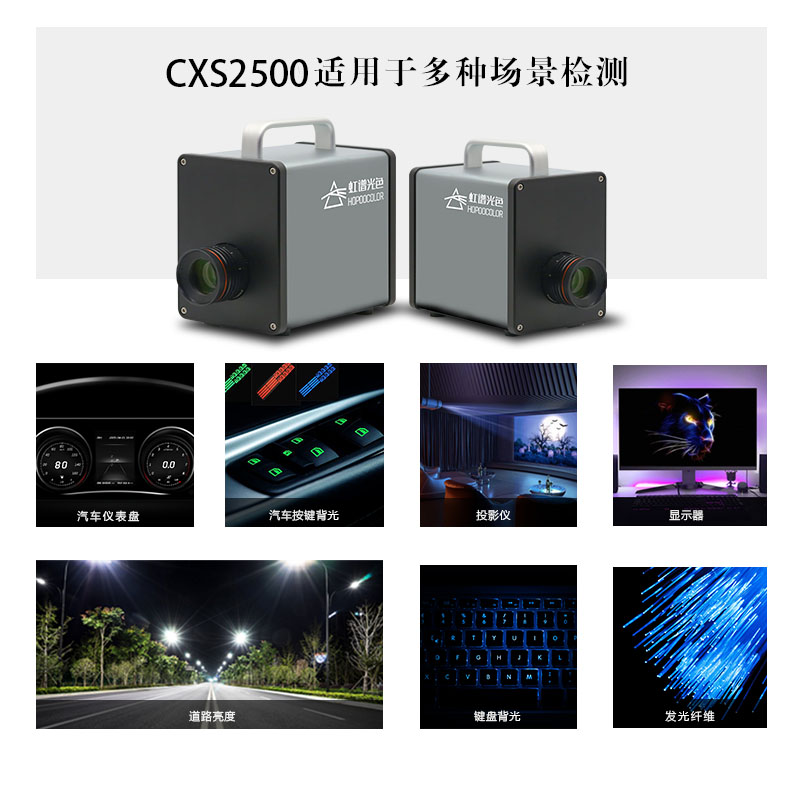

场景应用：
●LCD/OLED/LED显示屏的亮度/色度/均匀性测试；
●BLU背光亮度/色度/均匀性测试；
●汽车/航空仪表盘，发光字符按键；
●发光键盘亮度色度测试；
●照明测试，灯具、室内、道路、隧道等。
