LED和灯

光源对所有行业的设备设计和操作都有重大影响。

从飞机上的背光航空电子设备到医疗设备中的照明组件,照明亮度、颜色、温度和均匀性对于传达视觉信息或帮助用户执行关键任务至关重要。例如,飞机驾驶舱的照明必须足够明亮,并且分布合理,以使飞行员在飞行时能够看到重要的仪器。色彩也扮演着不为人知但却至关重要的角色。

器官和组织在各种光照颜色和温度下的显色性会影响外科医生在视觉上区分表明组织类型和健康的颜色差异的能力。医疗设备和医疗保健中使用的其他设备的照明必须在特定的颜色和温度范围内,以确保视觉信息不会被误解。实现每个光源的预期性能需要测量每个光源的光度特性,与卤素灯和白炽灯相比,led的光度特性是不同的。测量解决方案可以帮助设计人员满足所需的光输出,包括发射角度、颜色、反射、给定应用程序的对比和模式。

虹谱光色的光源设计和生产测量解决方案可以导出用于光学设计软件。辐射光测量系统测量亮度,照度,发光强度,色度,相关色温等,以确定光源的设计规格,制造无缺陷,并妥善分类。虹谱光色的光源测量解决方案采用成像色度计和光度计,对数百万个数据点进行最快速和最全面的评估,确保所有光源符合您的规格和客户的期望。

虹谱光色光源检测解决方案的特性描述

光源测量的辐射解决方案包括光度和颜色测量技术——从测量作为角度因素的光的角测量系统,到测量亮度或整体照明模式的非角测量系统。

这些系统可以应用于设计和质量控制,以完成光源制造的所有阶段,从光源建模和表征到在线生产。

选择使用测地线或非测地线系统进行测光,归结为对测量空间和必须获得的测量数据的范围或类型的限制。


Off

测角解决方案:近场测量

辐射测角解决方案采用测角仪(用于led和小型灯具的SIG-400)使用近场测量方法对光源进行建模。

测角仪测量光源的亮度(Lv)和发光强度分布(坎德拉),计算出光发射的空间原点和角度——提供在任何距离上看到的光源输出的完整理解。

由于成像系统测量光源的精确空间位置和角度,因此光源(例如LED)的尺寸会影响照明模式,从而影响测量数据。


Off

非测角解决方案:远场测量

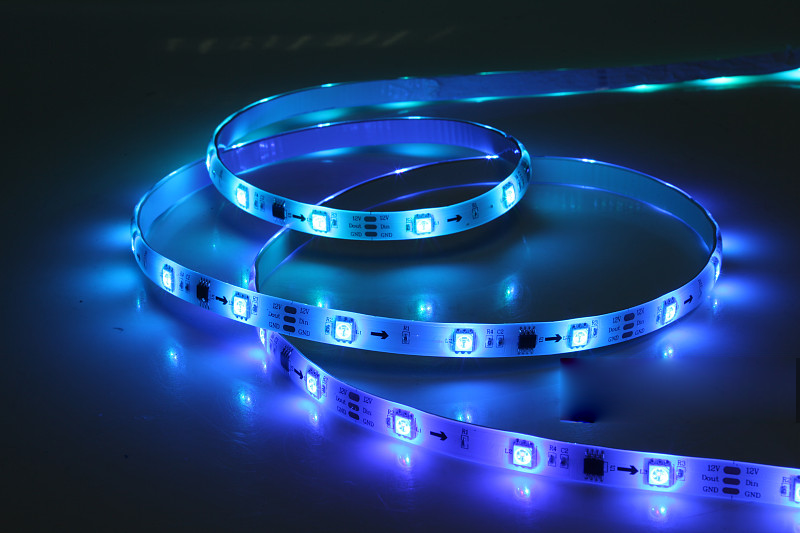

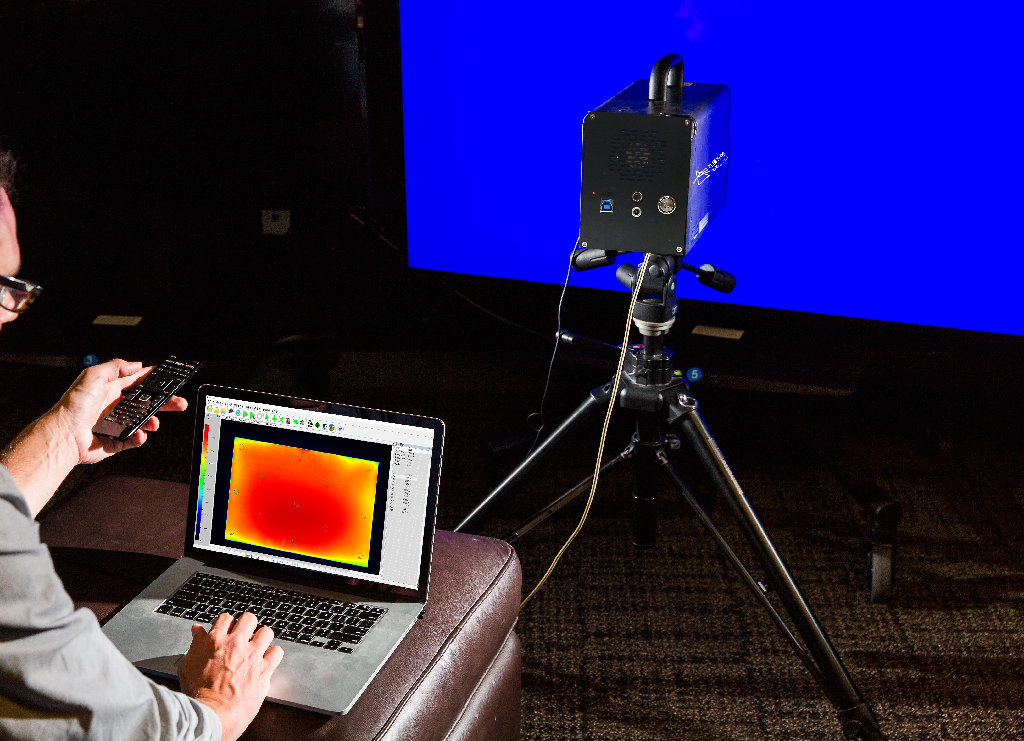

虹谱光色的非测角解决方案采用成像色度计或亮度计,通过远场测量方法测量光源。在远场分布测量中,可以将CXS成像系统安装在三脚架上,并面向水平平面,以测量投射在墙壁上或穿过漫射器的光线。这使成像系统能够采集照度分布数据,并通过单次测量计算光源的发光强度。这种测量方法可以应用在实验室或生产线上的指定测量空间。测量值包括发光强度(cd),即给定方向上的光通量(lm)。远场测量系统可测量由光源投射的光束图形,因此灯具本身(比如:LED灯带)的尺寸不会像在近场测量场景中那样影响测量数据。非测角系统生成照明设计的IES文件和位图文件(由成像系统采集)。

远场测量系统的特色:

  • 仅使用成像色度计或 亮度计

  • 测量任何光源的照度分布(光束图形)(光源尺寸对光束图形的测量无任何影响)

  • 通过单次测量输出光源的完整特性

  • 可作为量产运营中的质量保证

  • 可将光线投射到墙壁或屏幕上以测量光线(光源反射)

  • 通过漫射器测量光线(光源传播)


Off

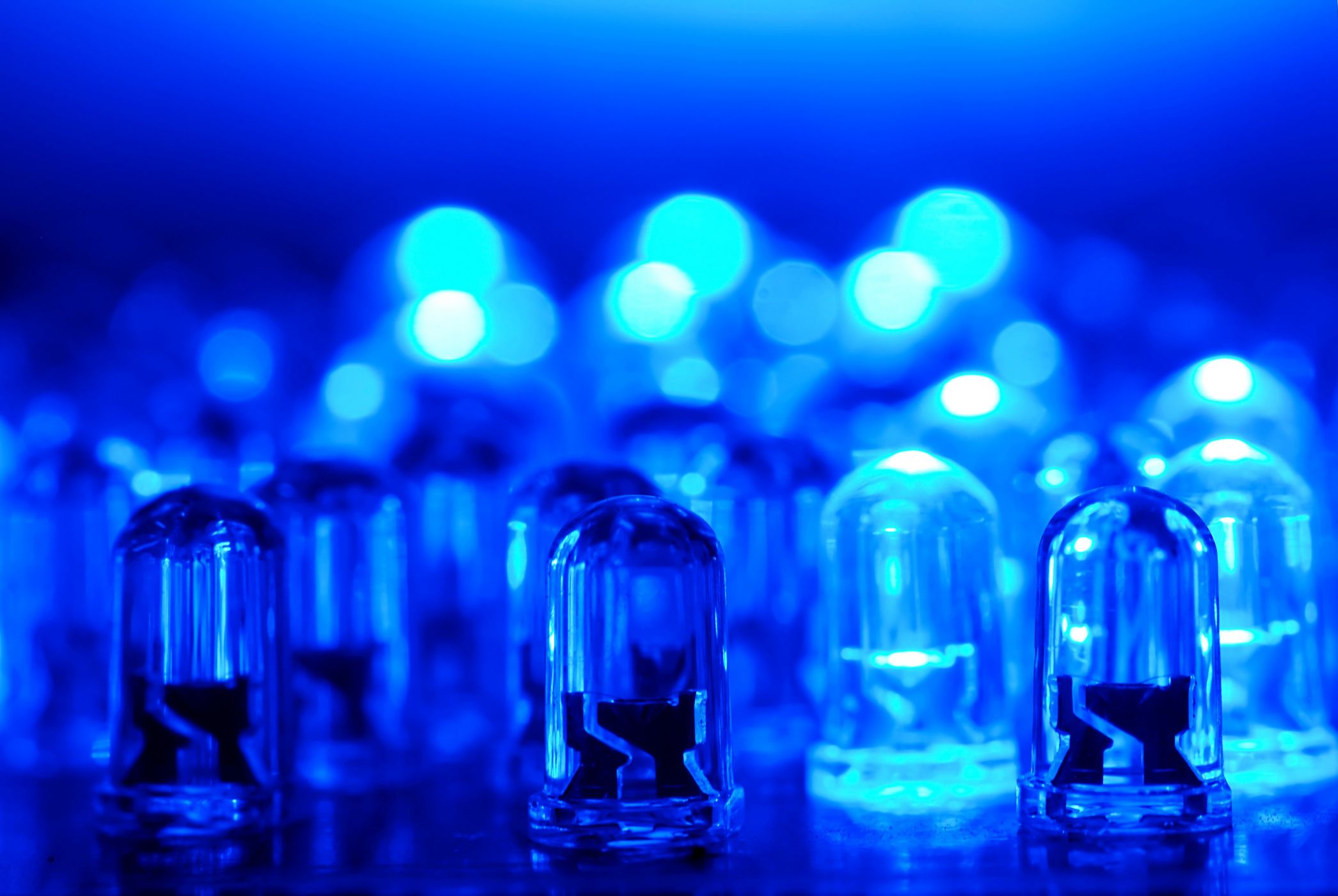

LED阵列的直接测量

LED的制造必须完全符合色度、亮度和色温方面的设计规范。

虹谱光色成像色度计和亮度计将先进的光学滤光片(与CIE配色函数无与伦比的匹配)和拥有标定技术相结合,可通过单个图像提供最准确、最完整的测量数据。这些系统充分利用基于图像的紧凑型系统的速度和空间效率(非常适合量产线),并且能够同时测量LED阵列、PCB或背光组件(比如背光设备(BLU))和LED灯条中安装的数百或数千个小型光源。
