CXS-6100成像色度计

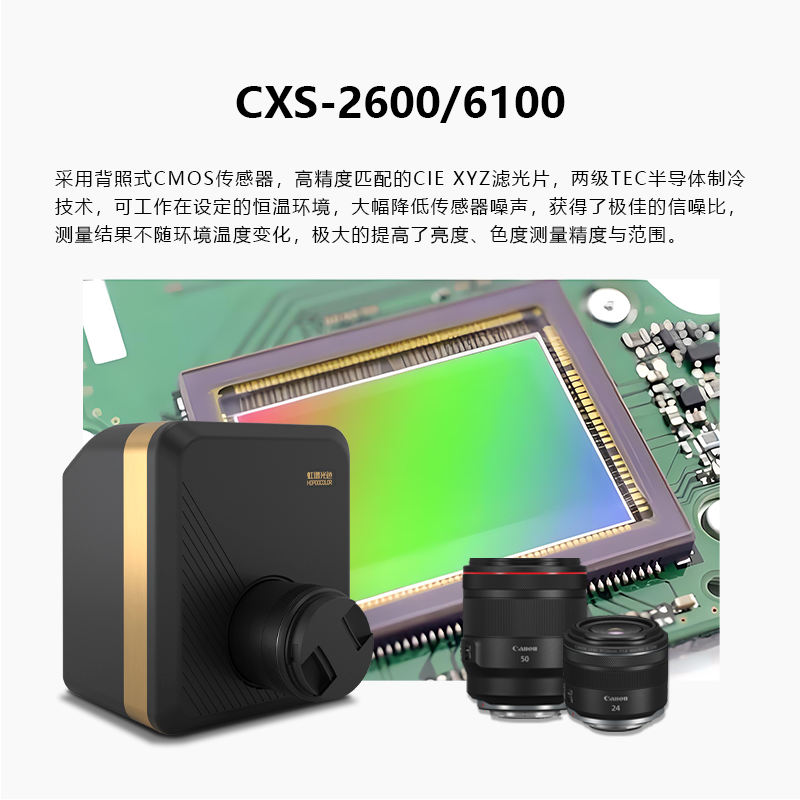

CXS-6100是杭州虹谱光色自行研制的高精度成像色度计,采用SONY背照式COMS传感器,高精度匹配的CIE XYZ滤光片,两级TEC半导体制冷技术,可工作在设定的恒温环境,从而大幅降低了传感器的噪声,获得了极佳的信噪比,测量结果不随环境温度变化。可满足汽车、显示、照明、电子等行业的发光按键符号、发光键盘、屏幕背光等各种发光器件的测试需求,配套软件人性化设计。
配置佳能定焦镜头,可实现自动对焦和电子光圈选择,大、中、小三档光圈可现实现约三个数量级的亮度切换,极大的提高了亮度测量范围。
产品特点

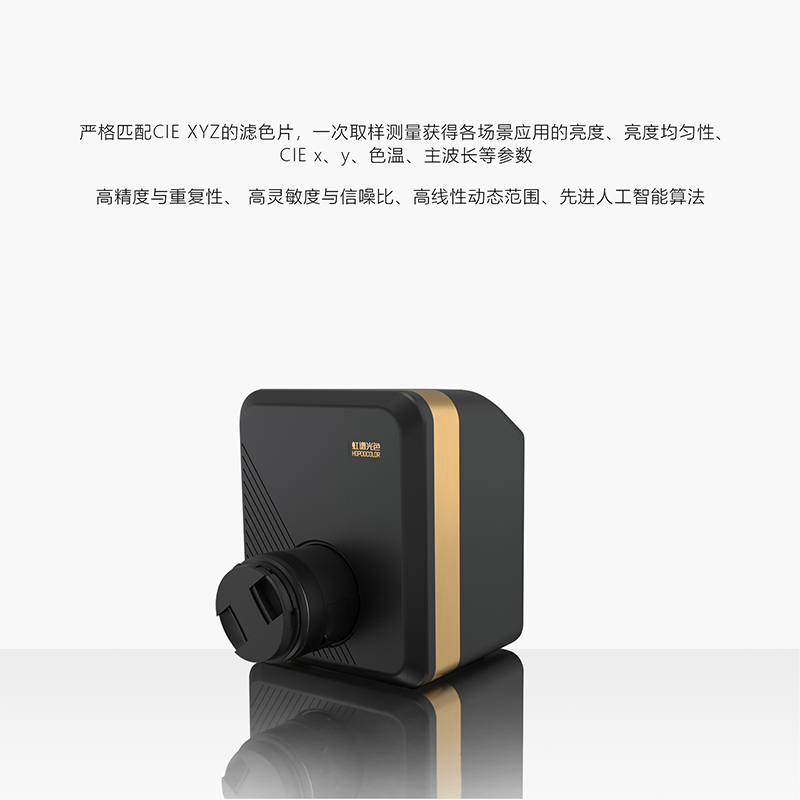

· 严格匹配CIE XYZ的滤⾊⽚,精确获取真实准确的亮度、⾊度数据;
· 两级TEC半导体制冷技术,可工作在设定的恒温环境;
· 自动对焦和电子光圈可更换镜头;
· 多种配置,可根据用户的需求和使用场景选择不同分辨率,配置不事镜头,为客户提供符合需求的、性价比最高的解决方案;
· 丰富软件功能,单点、多点、区域的亮度和色度均匀性分布伪彩色图等,各参数可设定上下限判定;
· 配备输入输出IO接口,与客户的PLC等自动化设备进行触发测试,输出合格或不合格(PASS/NG)指示,提供第三方开发的SDK软件包。
型号 | CXS-2600 | CXS-6100 |
传感器类型 | SONY 背照式COMS | |
像素分辨率 | 2600万 6224 × 4168 | 6100万 9568 × 6380 |
靶面尺寸 | 1.8" ,27.8(H) × 22.3(V) mm | 2.7",41.0(H) × 31.1(V) mm |
像素尺寸 | 3.76×3.76μm | 3.76×3.76μm |
亮度范围 | 0.001-1000,000,000cd/m2(带选配的ND衰减片) | |
亮度精度 | 一级,±3%(标准A光源条件下) | |
重复性精度 | ±0.1%(大于100cd/m2测试条件下) | |
亮度精度 | ±3%(标准A光源条件下) | |
色度精度 | dx,dy:±0.003(标准A光源条件下) | |
冷却方式 | 两级半导体制冷+风冷 | |
ADC 位深 | 16 bit | |
数据接口 | USB 3.0 | |
供电电源 | DC12V/3A | |

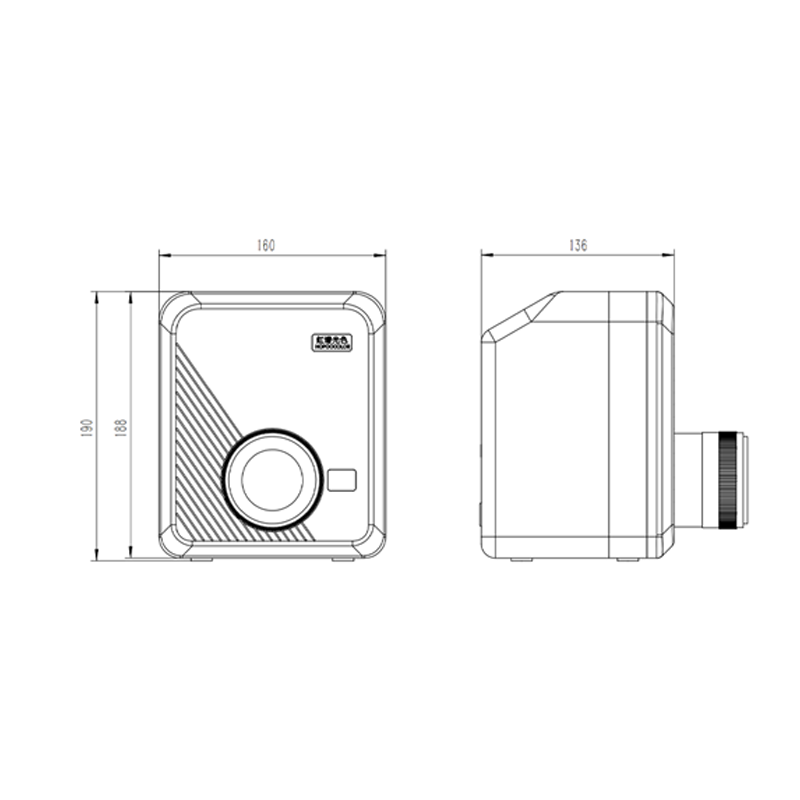

尺寸 | 160 ×188 × 136mm(不含镜头) | |
重量 | 3.0 kg |
· LCD/OLED/LED显示屏的亮度/色度/均匀性测试;
· BLU背光亮度/色度/均匀性测试;
· 汽车/航空仪表盘,发光字符按键;
· 发光键盘亮度色度测试;
· 照明测试,灯具、室内、道路、隧道等;
