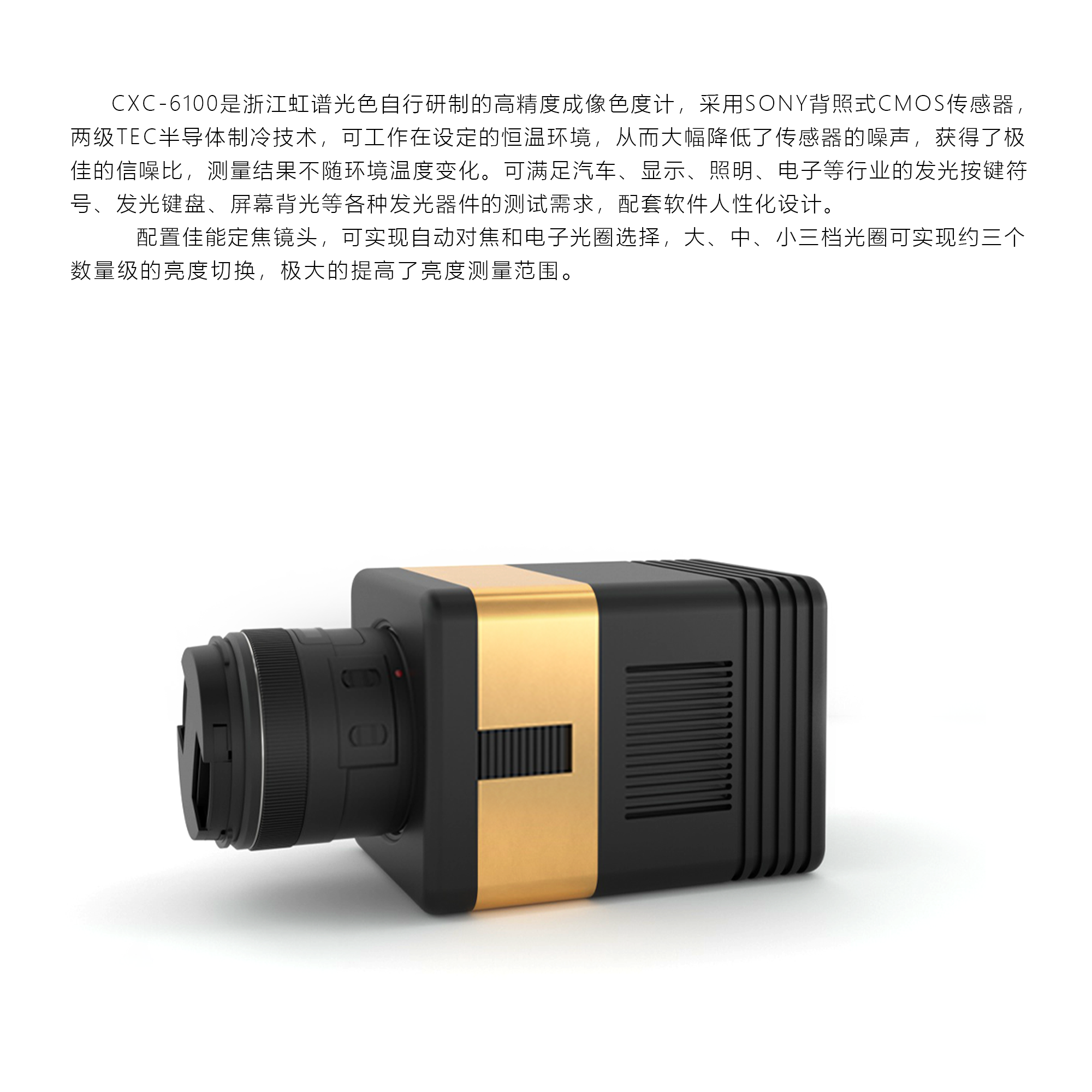

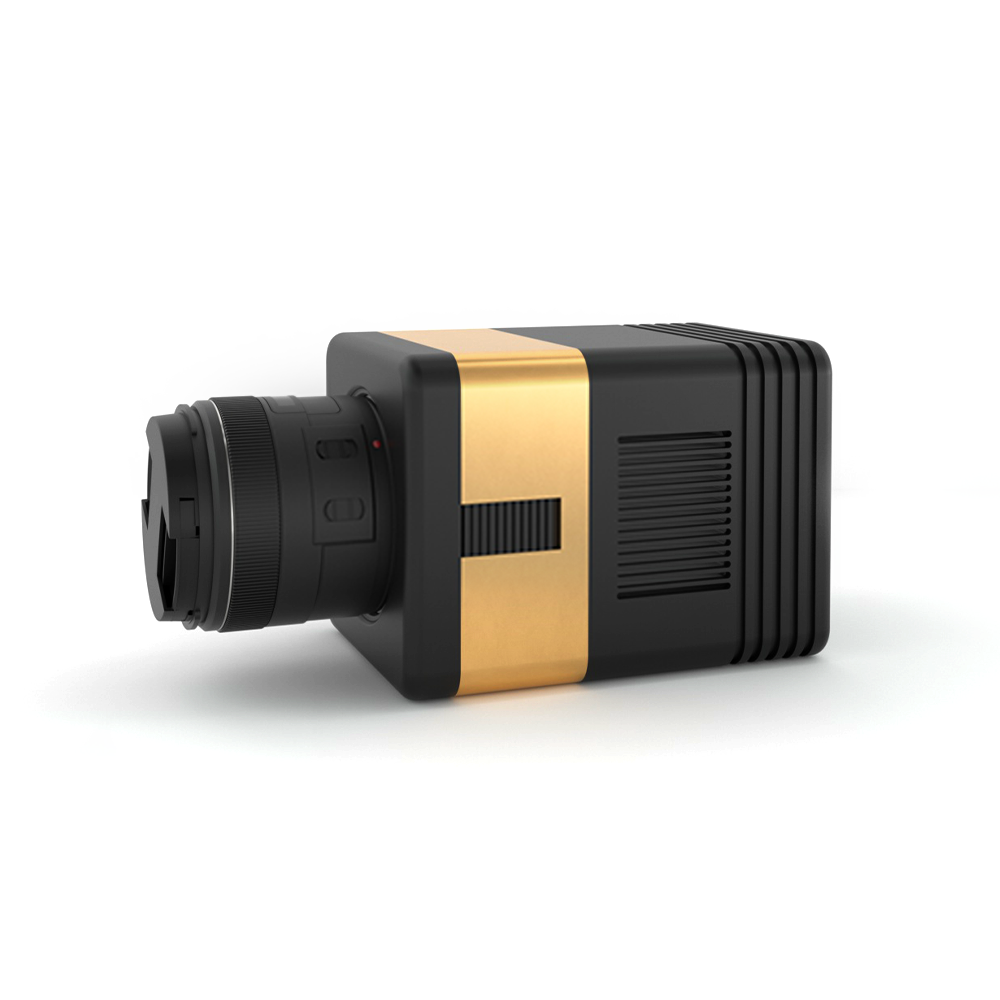

CXC-6100 制冷成像色度计(拜尔式)
拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。
拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。
拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。
色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。
拜尔式滤光原理 拜尔式滤光片RGB的光响应用曲线
| 型号 | CXC-6100 |
| 传感器类型 | SONY背照式CMOS |
| 像素分辨率 | 6100万 9568 × 6380 |
| 靶面尺寸 | 2.7”，36.0(H) × 24.0(V) mm |
| 像素尺寸 | 3.76×3.76μm |
| 亮度范围 | 0.001-1000,000,000cd/m2（带选配的ND衰减片） |
| 亮度精度 | 一级，±3%（标准A光源条件下） |
| 重复性精度 | ±0.1%（大于100cd/m2测试条件下） |
| 色度精度 | dx，dy：±0.003（标准A光源条件下） |
| 色度重复性 | dx，dy:±0.0003(大于10cd/m2测试条件下) |
| 冷却方式 | 两级半导体制冷+风冷 |
| ADC位深 | 16 bit |
| 数据接口 | USB 3.0 |
| 供电电源 | DC12V/3A |

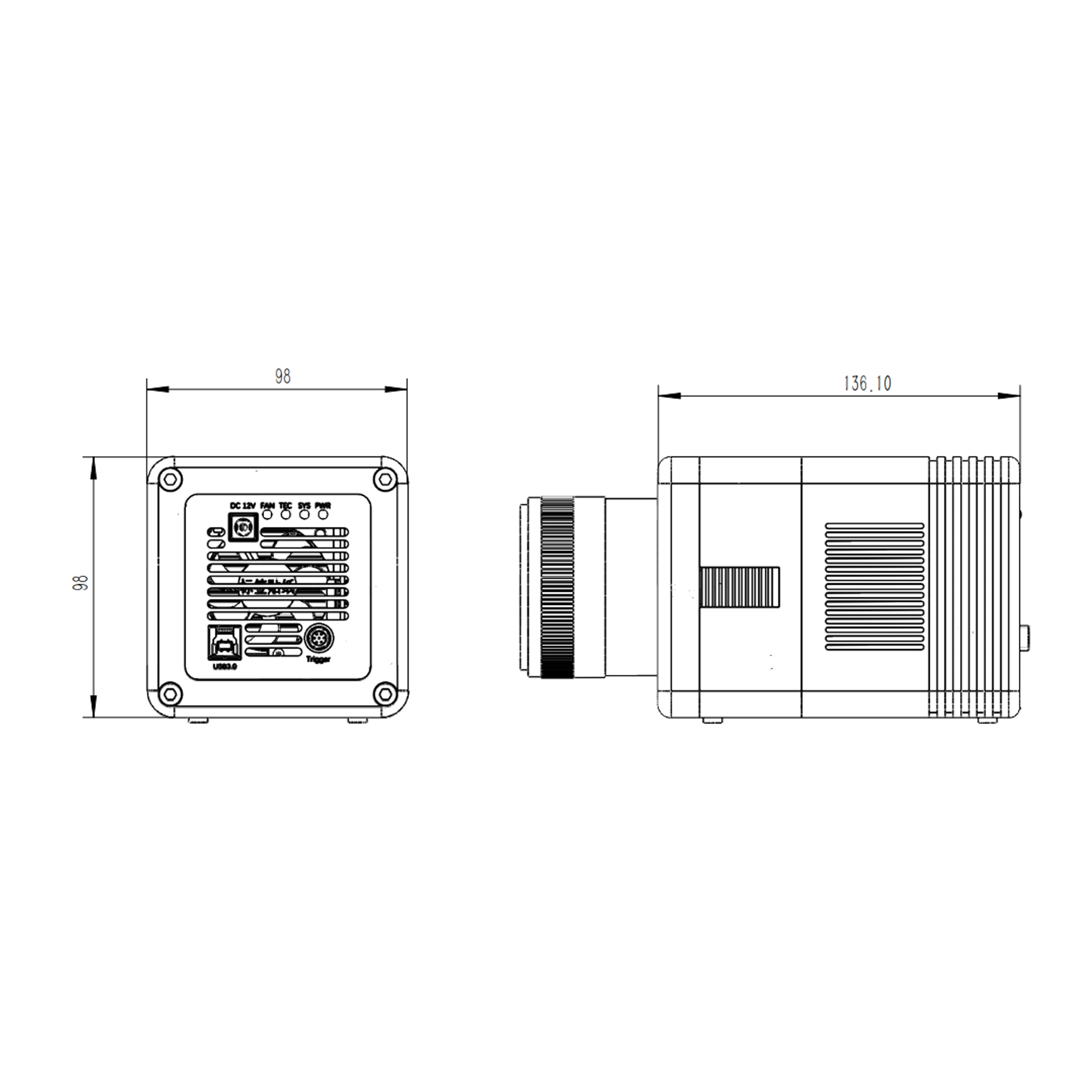

| 尺寸 | 98 × 98 × 136mm（不含镜头） |
| 重量 | 2.0 kg |
CXC-6100制冷成像色度计广泛应用于LCD/OLED/LED显示屏、BLU背光、汽车/航空仪表盘、发光字符按键、发光键盘以及照明测试等多个领域。其卓越的测量精度和稳定性，为各行业用户提供了可靠的测量数据支持。
