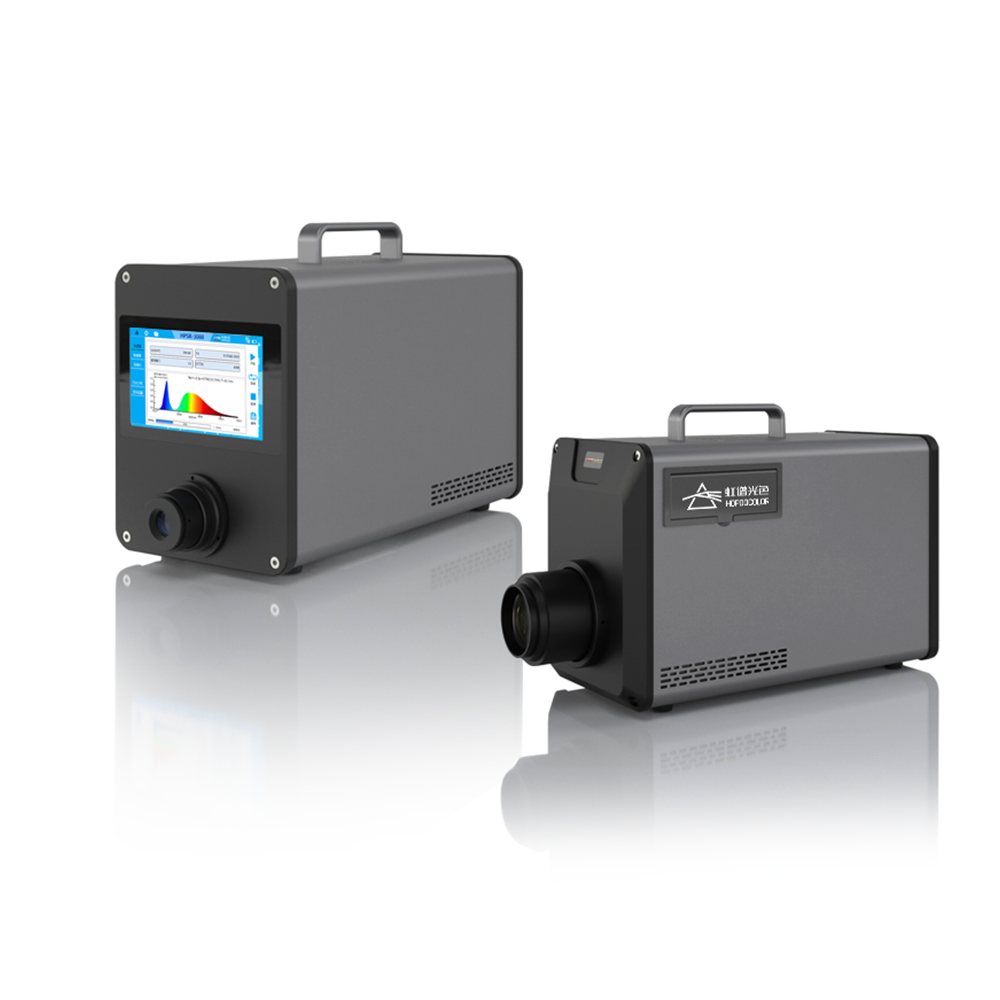

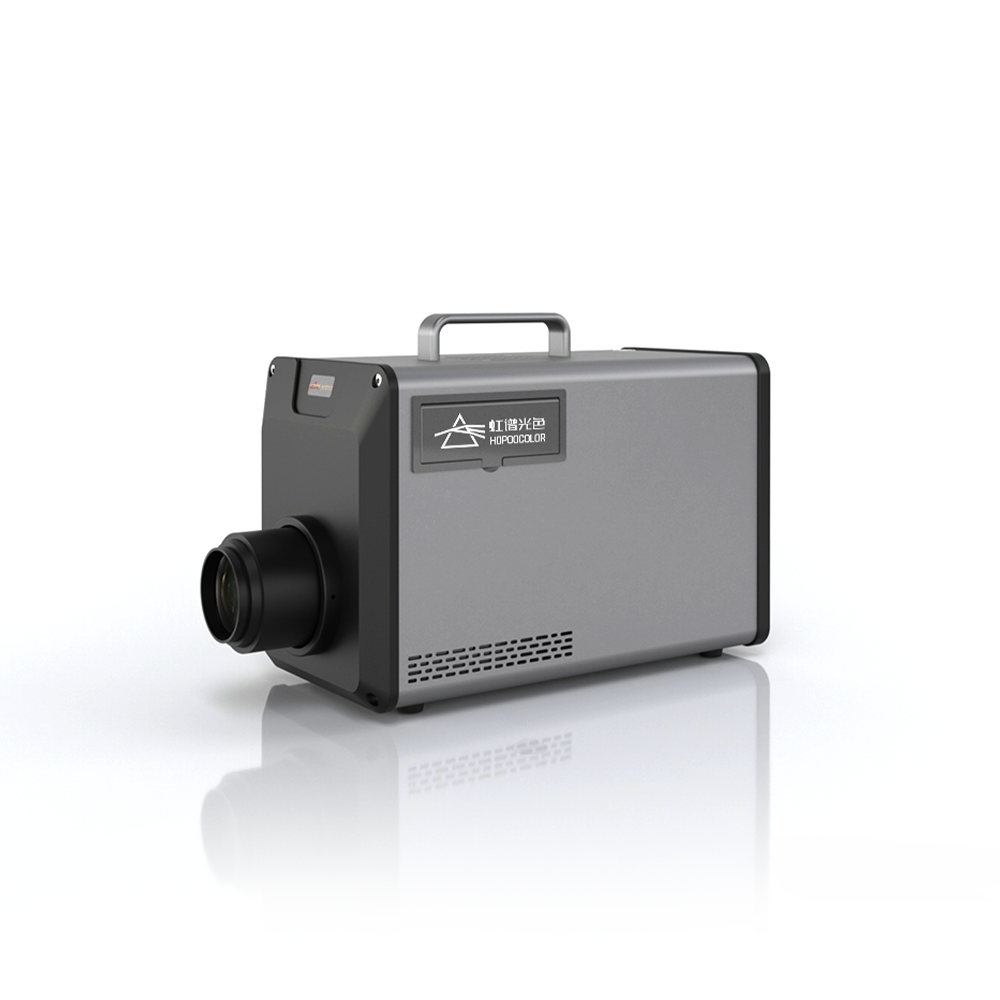

HPSR-3000分光辐射亮度计（瞄点式）

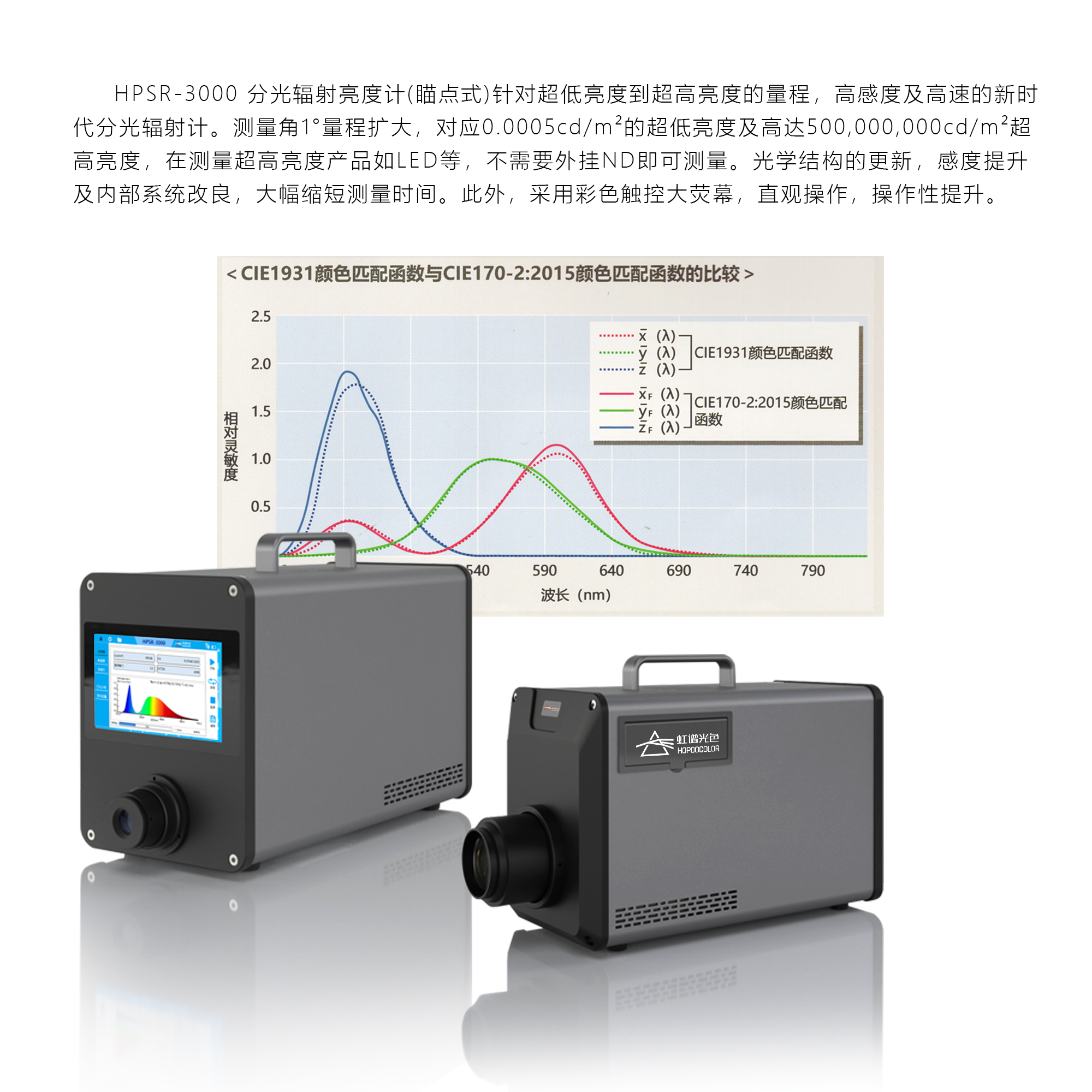

HPSR-3000 分光辐射亮度计(瞄点式)针对超低亮度到超高亮度的量程，高感度及高速的新时代分光辐射计。测量角1“量程扩大，对应0.0005cd/m?的超低亮500,000,000cd/m?超高亮度，在测量超高亮度产品如LED等，不需要外挂ND即可测量。光学结构的更新，感度提升及内部系统改良，大幅缩短测量时间。此外采用彩色触控大荧幕，直观操作，操作性提升。
分光测色方式的绝对值精度，对应宽广动态量程(0.0005~500,000,000cd/m2)测量时间大幅缩短，测量速度更快
采用彩色触控大荧幕，操作性提大幅升采背面接口等设计，强化搭乘系统机台功能。
| 技术指标 | 内容 | ||||||||
| 光亮采集 | 电子冷却型线性阵列传感器 | ||||||||
| 波长分散原理 | 衍射光栅 | ||||||||
| 光学系统 | 对物镜：f = 82mm F2.5，目镜：观测视野 5°，视度调整范围±5diopt | ||||||||
| 测量角 | 2°/1°/0.2°/0.1° | ||||||||
| 测量距离 | 250mm – ∞ (从物镜金属件前端开始的距离) | ||||||||
| 测量直径(mm) | |||||||||
| 测定角\测定距离(mm) | 250 | 350 | 400 | 500 | 600 | 800 | 1000 | 2000 | 5000 |
| 2° | 6.5 | 10 | 11.7 | 15.1 | 18.6 | 25.4 | 32.2 | 66.4 | 169 |
| 1° | 3.25 | 4.99 | 5.84 | 7.55 | 9.26 | 12.7 | 16.1 | 33.2 | 84.4 |
| 0.2° | 0.65 | 1 | 1.17 | 1.51 | 1.86 | 2.54 | 3.22 | 6.64 | 16.9 |
| 0.1° | 0.33 | 0.5 | 0.59 | 0.76 | 0.93 | 1.27 | 1.61 | 3.32 | 8.44 |
| 光谱波宽 | 5nm以下（半波宽） | ||||||||
| 波长精度 | ±0.3nm *Hg波宽线上 | ||||||||
| 测量波长范围 | 380 – 780nm | ||||||||
| 波长分解能力 | 1nm | ||||||||
| 测量模式 | 自动/手动（积分时间/频率）/ 外部垂直同步信号输入、FIX(积分时间/频率) | ||||||||
| 测量内容 | 分光辐亮度： mW/cm²/sr/nm | ||||||||
| 测量功能 | 辐亮度 Le：mW/cm²/sr、 亮度Lv：cd/m² 、CIE1931色度坐标xy、CIE1976色度坐标u’v’三刺激值XYZ、相关色温(Tc;k)、 黑体偏离(duv)、主波长(nm)、峰值波(nm)、CIE表色系2°/10° | ||||||||
| 测量亮度范围(*1) | 2°：0.0005 – 1,500,000 cd/m² 1°：0.0005 – 4,500,000 cd/m² 0.2°：0.0125 – 100,000,000 cd/m² 0.1°：0.05 – 500,000,000 cd/m² | ||||||||
| 精度：亮度(*1) | ±2%（标准A光源下） | ||||||||
| 精度：色度(x,y) (*1) | 色度x：±0.0015、y：±0.001 (1°：0.0015 cd/m²、0.2°：0.0375 cd/m²、0.1°：0.15 cd/m²) | ||||||||
| 重复精度： 亮度(*2) | 1.5% ：0.0005 – 0.005 cd/m² 0.4%： 0.005 – 0.1 cd/m² 0.3%： 0.1 cd/m² | ||||||||
| 重复精度： 色度(*3) | 0.005 (0.0005 – 0.005 cd/m²) 0.0015 (0.005 – 0.1 cd/m²) 0.0005 (0.1 cd/m² ) | ||||||||
| 偏光特性 | 亮度 1%以下 分光辐亮度 2%以下 (400 – 780nm) | ||||||||
| 通讯方式 | RS-232C、 USB 3.0 | ||||||||
| 电源 | 专用 AC 电源适配器 AC100 – 240V (50/60Hz) | ||||||||
LED背光、LED照明器具的亮度·色度，以及色温度特性，显色性评价。
uLED/Mini LED、OLED、LCD等，显示器的亮度·色度，色温度特性等所有光学特性评价指标。
车载头灯、尾灯等、LED照明器具的亮度·色度的高精度测定。
作为光学特性评价探头，搭载于各类自动测量机台上。
