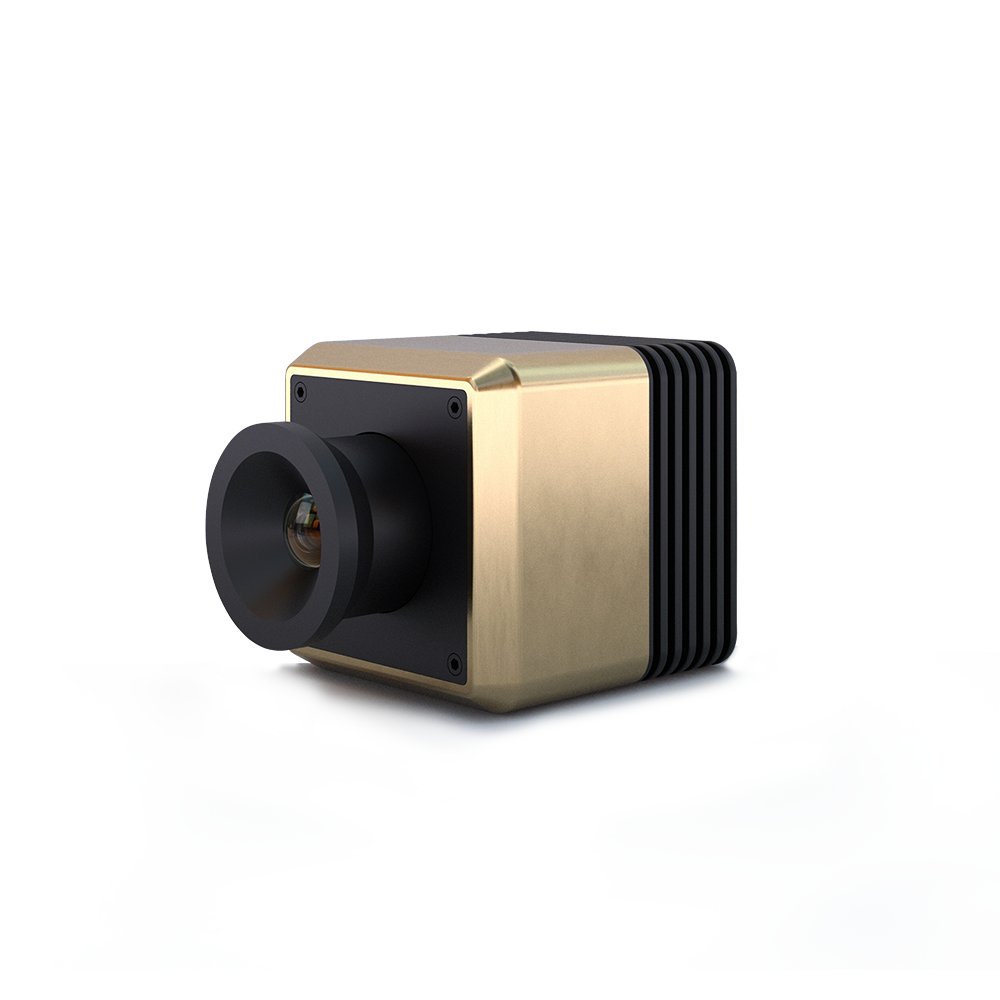

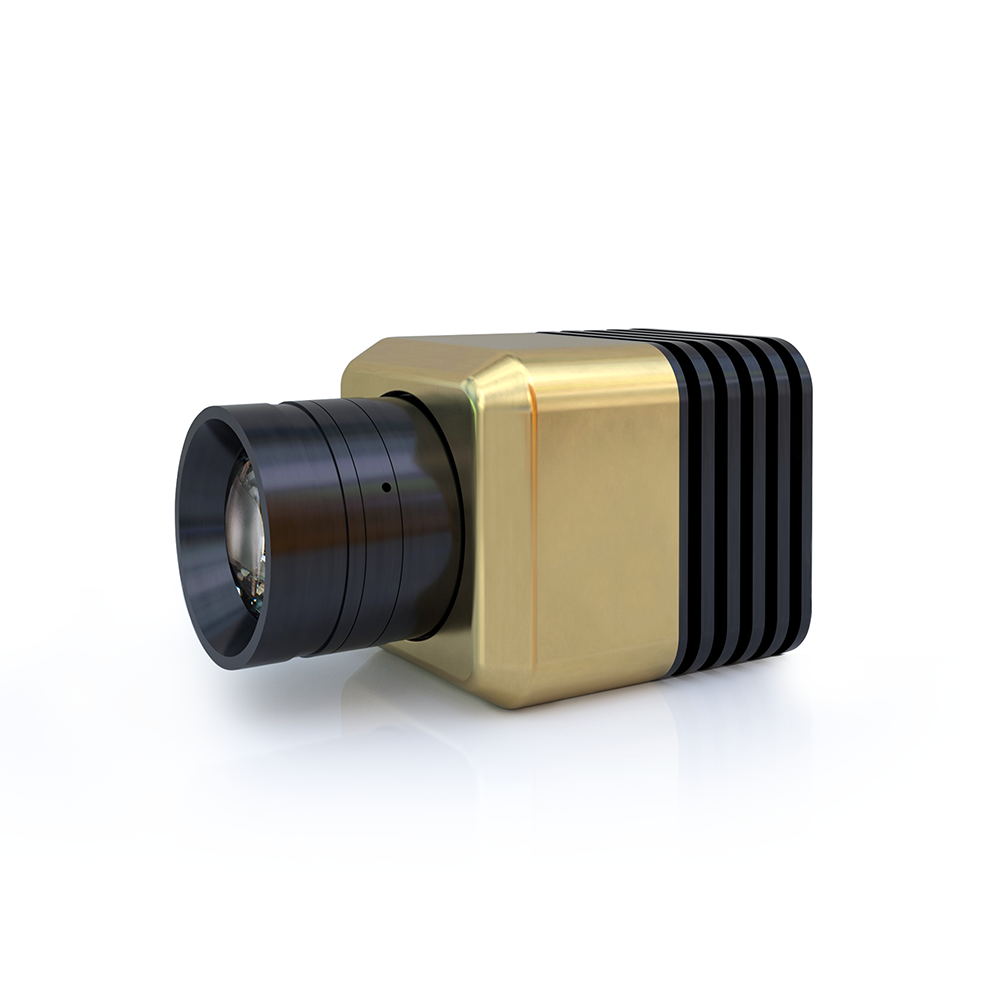

CXC-2500 成像色度计 (拜尔式)

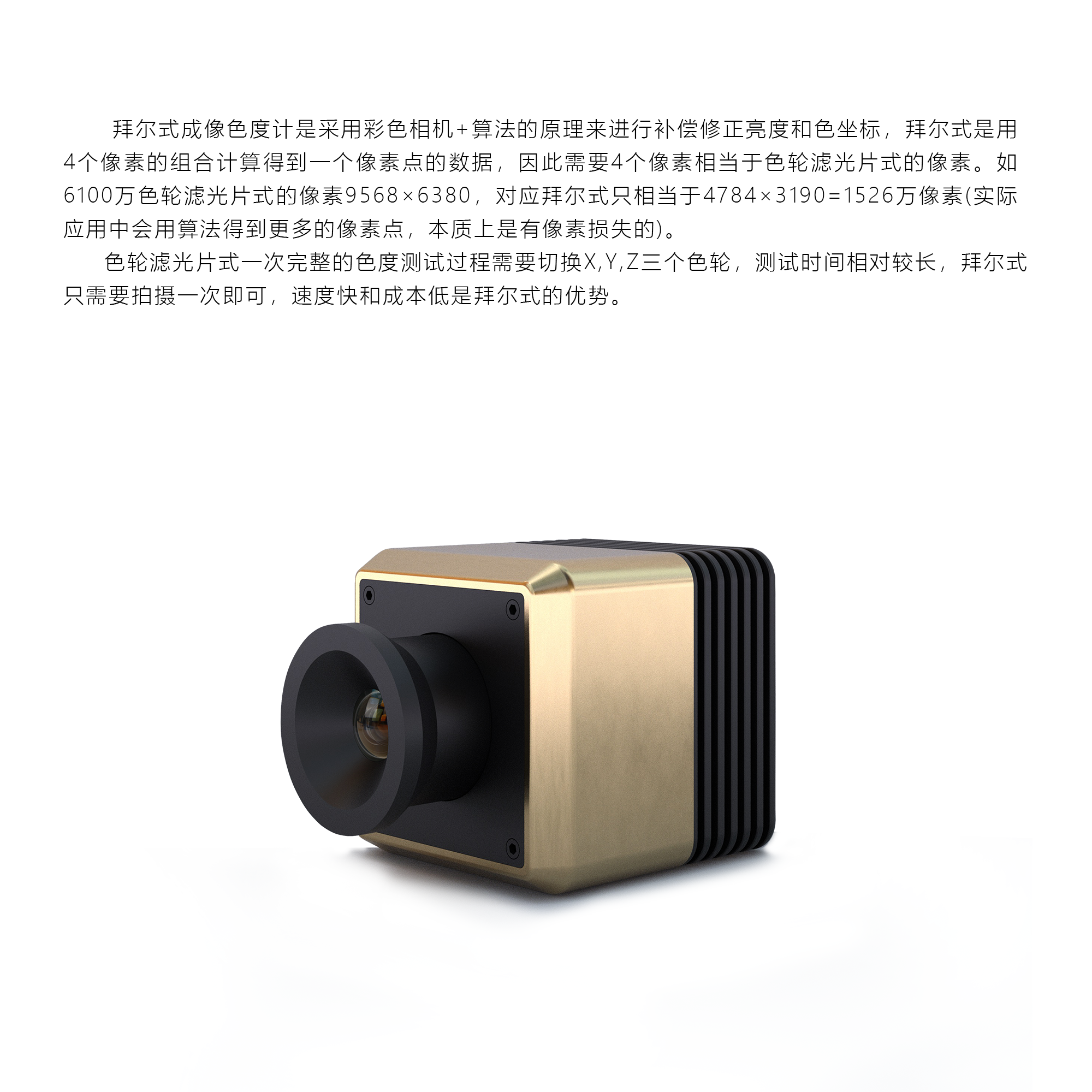

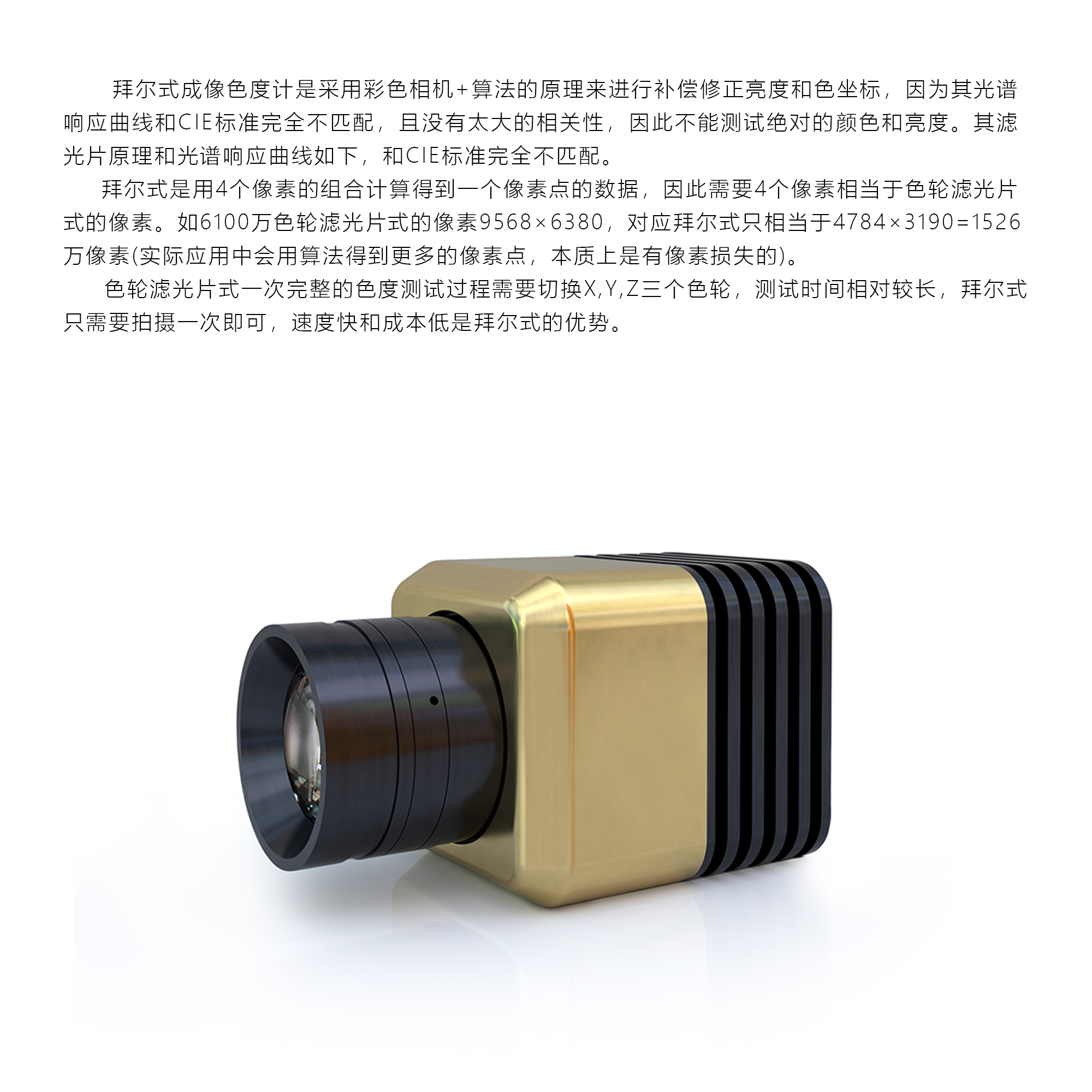

拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。
拜尔式成像色度计是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准完全不匹配，且没有太大的相关性，因此不能测试绝对的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准完全不匹配。
拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。
色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。

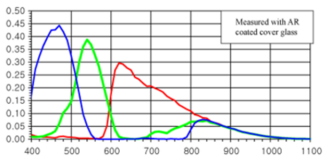

拜尔式滤光原理 拜尔式滤光片RGB的光响应用曲线
| 型号 | CXC-2500 | ||||||
| 总像素点 | 2500万 | ||||||
| 分辨率 | 5120*5120 | ||||||
| 像元尺寸 | 2.5*2.5um | ||||||
| 靶面尺寸 | 1.1" | ||||||
| 曝光时间 | 12us-10s | ||||||
| 亮度范围 | 0.001-100kcd/m2（可选配ND衰减片） | ||||||
| 亮度精度 | 一级 (±3%，标准A光源条件下） | ||||||
| 色度精度 | 一级（ ±0.003，标准A光源条件下） | ||||||
| 通讯接口 | USB3.0 B型 | ||||||
| 供电电压 | DC适配器 12V,2A | ||||||

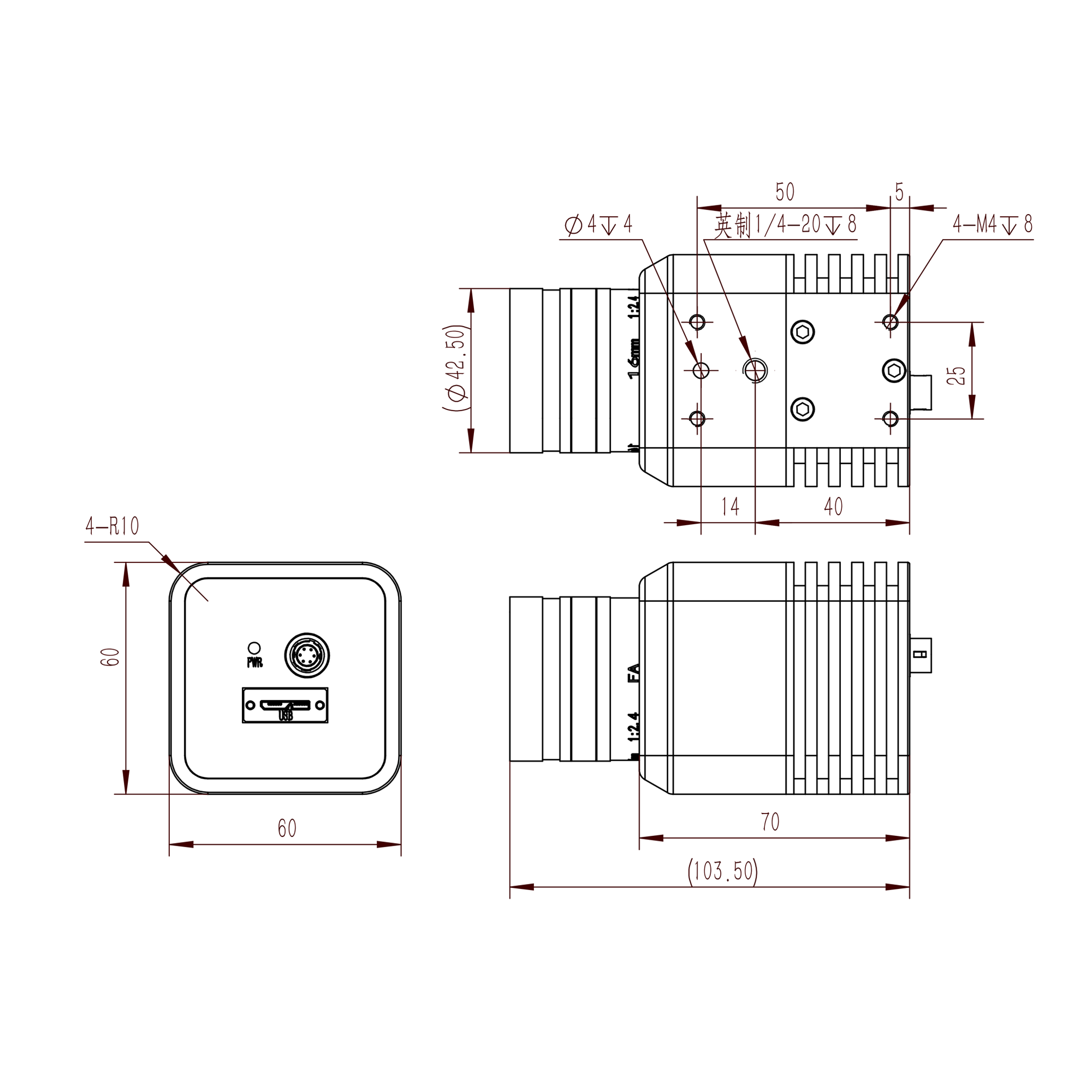

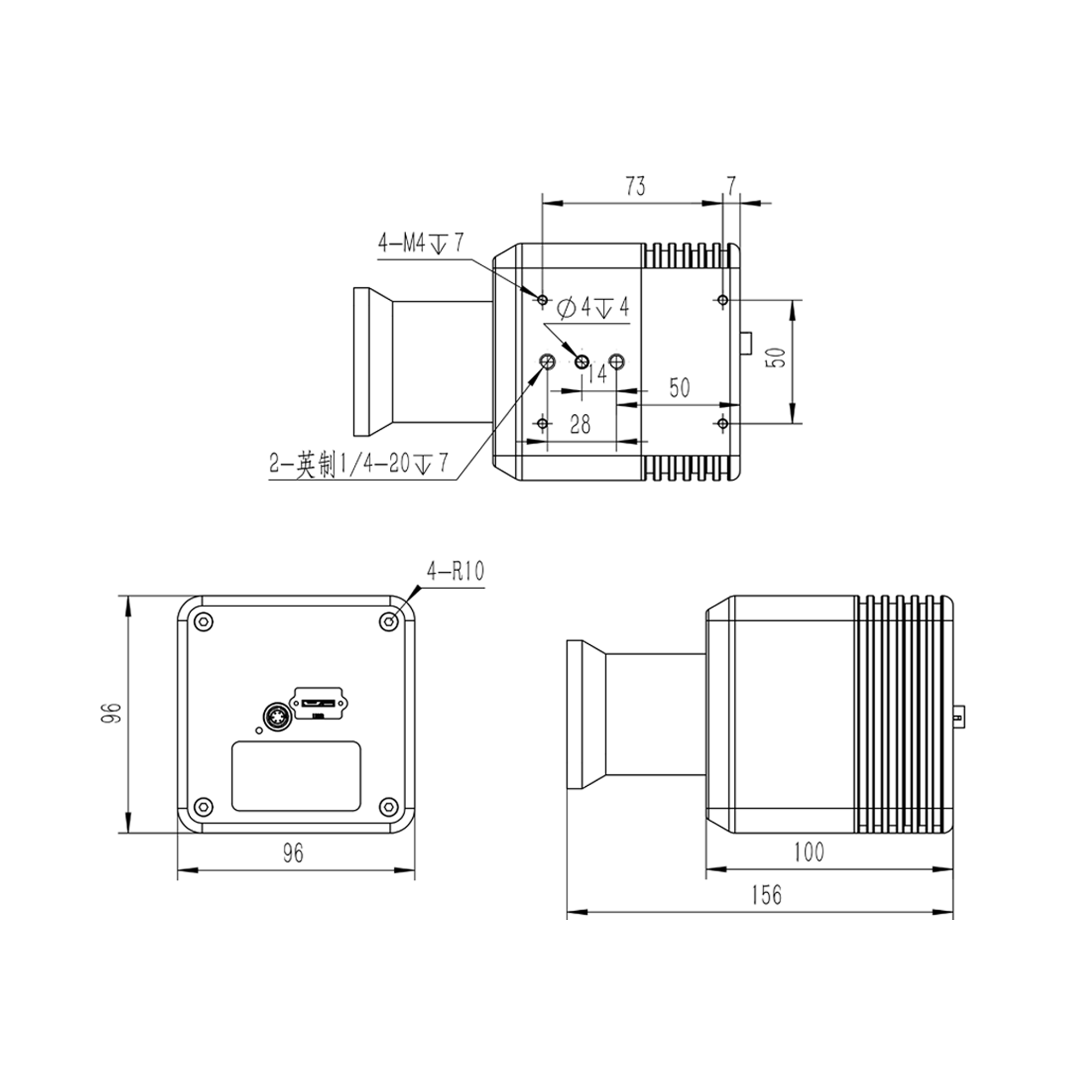

| 外型尺寸 | 176*100*130mm (外型尺寸均不含镜头) | ||||||
| 配套镜头选型表 | ||||||
| 镜头焦距 | 50mm | 25mm | 16mm(标配) | |||
| 光学畸变 | 0.01% | 0.04% | 0.07% | |||
| 视角 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 |
| 14.6° | 14.6° | 28.7° | 28.7° | 43.6° | 43.6° | |
| 工作距离 | 测量目标尺寸（mm） | |||||
| 100mm | - | - | - | - | 80 | 80 |
| 150mm | - | - | 77 | 77 | 120 | 120 |
| 250mm | 64 | 64 | 128 | 128 | 200 | 200 |
| 400mm | 102.4 | 102.4 | 204.8 | 204.8 | 320 | 320 |
| 500mm | 128 | 128 | 256 | 256 | 400 | 400 |
| 1000mm | 256 | 256 | 512 | 512 | 800 | 800 |
| 2000mm | 512 | 512 | 1280 | 1280 | 1600 | 1600 |
| 5000mm | 1280 | 1280 | 2560 | 2560 | 4000 | 4000 |
| *以上数据是1200W主机的近似计算值，仅供参考，未列出的测量距离可以按比列推算。 | ||||||
CXC-2500成像色度计广泛应用于LCD/OLED/LED显示屏、BLU背光、汽车/航空仪表盘、发光字符按键、发光键盘以及照明测试等多个领域。其卓越的测量精度和稳定性，为各行业用户提供了可靠的测量数据支持。
