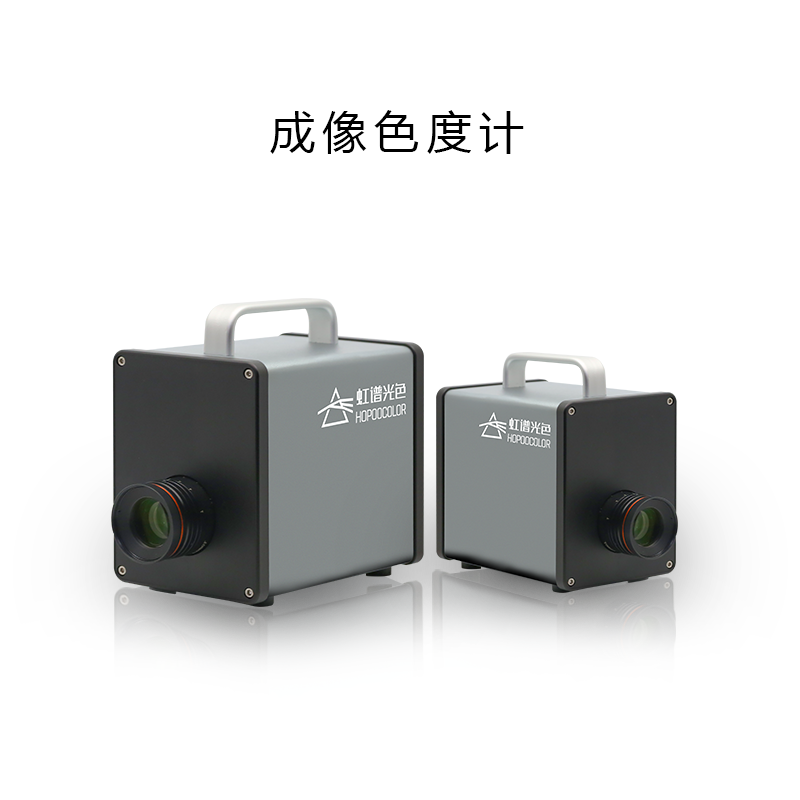

CXS-2500 成像色度计
CXS系列成像色度计，可满足汽车、显示、照明、电子等行业的各种发光器件的测试需求，配套软件人性化设计。内置符合CIE人眼视觉函数的高精度匹配的XYZ滤光片，包含230万到6100万像素，可根据用户的使用场景及需求选择不同的型号及配套16mm到50mm焦距的镜头，以实现不同行业产品的实验室或在线自动化测试，如汽车发光按键符号、发光键盘、屏幕背光等。
设备特点：
●严格匹配CIE XYZ的滤⾊⽚，精确获取真实准确的亮度、⾊度数据；
●多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不事镜头，为客户提供符合需求的、性价比最高的解决方案；
●丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定；
● 配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格（PASS/NG）指示，提供第三方开发的SDK软件包。
| 型号 | CXS-2500 | ||||||
| 总像素点 | 2500万 | ||||||
| 分辨率 | 5120*5120 | ||||||
| 像元尺寸 | 2.5*2.5um | ||||||
| 靶面尺寸 | 1.1" | ||||||
| 曝光时间 | 12us-10s | ||||||
| 亮度范围 | 0.001-100kcd/m2（可选配ND衰减片） | ||||||
| 亮度精度 | 一级 (±3%，标准A光源条件下） | ||||||
| 色度精度 | 一级（ ±0.003，标准A光源条件下） | ||||||
| 通讯接口 | USB3.0 B型 | ||||||
| 供电电压 | DC适配器 12V,2A | ||||||
| 外型尺寸 | 176*100*130mm (外型尺寸均不含镜头) | ||||||
| 配套镜头选型表 | ||||||
| 镜头焦距 | 50mm | 25mm | 16mm(标配) | |||
| 光学畸变 | 0.01% | 0.04% | 0.07% | |||
| 视角 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 |
| 14.6° | 14.6° | 28.7° | 28.7° | 43.6° | 43.6° | |
| 工作距离 | 测量目标尺寸（mm） | |||||
| 100mm | - | - | - | - | 80 | 80 |
| 150mm | - | - | 77 | 77 | 120 | 120 |
| 250mm | 64 | 64 | 128 | 128 | 200 | 200 |
| 400mm | 102.4 | 102.4 | 204.8 | 204.8 | 320 | 320 |
| 500mm | 128 | 128 | 256 | 256 | 400 | 400 |
| 1000mm | 256 | 256 | 512 | 512 | 800 | 800 |
| 2000mm | 512 | 512 | 1280 | 1280 | 1600 | 1600 |
| 5000mm | 1280 | 1280 | 2560 | 2560 | 4000 | 4000 |
| *以上数据是1200W主机的近似计算值，仅供参考，未列出的测量距离可以按比列推算。 | ||||||
●LCD/OLED/LED显示屏的亮度/色度/均匀性测试；
●BLU背光亮度/色度/均匀性测试；
●汽车/航空仪表盘，发光字符按键；
●发光键盘亮度色度测试；
●照明测试，灯具、室内、道路、隧道等。
